Miért jelennek meg ismételten fekete vonalak az extruderben? Ebből a cikkből megtudhatja, hogyan állapíthatja meg gyorsan, hogy a hordóval vagy a csavarral kapcsolatos probléma okozza-e.

Az extrudereken megjelenő gyakori fekete vonalakat elsősorban a nyersanyag szennyeződése, a berendezésen lévő szénlerakódások és az elhasználódott alkatrészek okozzák. Ezek a problémák kivizsgálást és helymeghatározást igényelnek az alábbi lépések szerint.

1. Nyersanyag- és segédanyagkérdések

Ez a leggyakoribb ok, és ezt prioritásként kell kezelni.

Nyersanyag-szennyeződések: A gyártás, tárolás vagy szállítás során fekete idegen anyagok, például por, fémtörmelék vagy egyéb mesterkeverékek kerülhetnek a nyersanyagokba.

Nyersanyag nedvesség vagy lebomlás: A nyersanyagokban lévő túlzott nedvesség a magas hőmérsékletű extrudálás során elszenesedéshez vezethet, ami fekete foltokat eredményez. A hosszan tartó tárolás miatti lebomlás fekete elszenesedett anyagok képződését is eredményezheti.

A mesterkeverékkel vagy az adalékkal kapcsolatos problémák: A mesterkeverék rossz diszperziója fekete agglomerált részecskéket eredményezhet. Az adalékanyagok (például antioxidánsok) túlzott adagolása magas hőmérsékleten szénsavasodáshoz vezethet.

2. Szénlerakódások a berendezésben: Hosszan tartó használat után a visszamaradt anyag könnyen a hordóban, csavarban vagy formában maradhat, ami elszenesedéshez és fekete vonalak kialakulásához vezet.

Hiányos tisztítás állásidő alatt: A hordóban és a csavarban lévő maradék anyag nem tisztul ki teljesen az előző futás után. A gép újraindításakor ez a maradékanyag magas hőmérsékleten elszenesedik és összekeveredik az új anyaggal. A gyártási paraméterek nem megfelelő beállításai: Az extrudálási hőmérséklet túl magas, meghaladja az alapanyag hőstabilitási hőmérsékletét, ami túlmelegedést és elszenesedést okoz a hordóban.

A csavar sebességének eltérése az előtolási sebességgel: Az adagolási sebesség túl lassú, míg a csavarsebesség túl gyors, ami miatt az anyag túl sokáig marad a hordóban, ami termikus lebomláshoz és elszenesedéshez vezet.

3. A berendezés alkatrészeinek elhasználódása vagy meghibásodása

A kopott alkatrészekből származó fémtörmelék vagy a sérült tömítések által bejutott szennyeződések szintén fekete vonalakat okozhatnak.

Csavar és hordó kopása: Hosszú távú használat után a rés acsavar és hordónövekszik, így az anyag könnyen beszorul és elszenesedik a résben. A kopás során keletkező fémpor belekeveredhet az anyagba, fekete vonalakat képezve.

Penészproblémák: A forma áramlási csatornájában lévő szénlerakódások vagy karcolások az anyag beszorulását és elszenesedését okozhatják áramlás közben. A sérült formatömítések külső szennyeződéseket engedhetnek be az áramlási csatornába.

A szűrő eltömődése vagy sérülése: A sokáig nem cserélt olvadékszűrők eltömődhetnek, ami rossz anyagáramlást, valamint helyi túlmelegedést és elszenesedést okozhat. A sérült szűrők lehetővé teszik, hogy a szennyeződések közvetlenül a formába kerüljenek. Javasoljuk, hogy az "alapanyagok → berendezések tisztítása → tartozékok ellenőrzése" sorrendben ellenőrizze. Először cseréljen ki egy tétel új nyersanyagot a teszteléshez. A nyersanyagprobléma elhárítása után szerelje szét és tisztítsa meg a hengert, a csavart és a formát, végül ellenőrizze a tartozékok, például a csavar és a szűrő állapotát.

Ahogy a műanyag olvadék átesik a szállítás, összenyomás és megolvadás teljes folyamatána csavart, a legkisebb felületi tökéletlenség is táptalaja lehet a fekete csíkoknak. A hagyományos csavaroknál szokásos felületi érdesség miatt az anyag könnyen beszorul a menetrésekbe nagy sebességű forgás közben. Ez az ismételt melegítéssel párosulva elszenesedett termékeket képez, ami végül fekete csíkokat okoz a késztermékben.

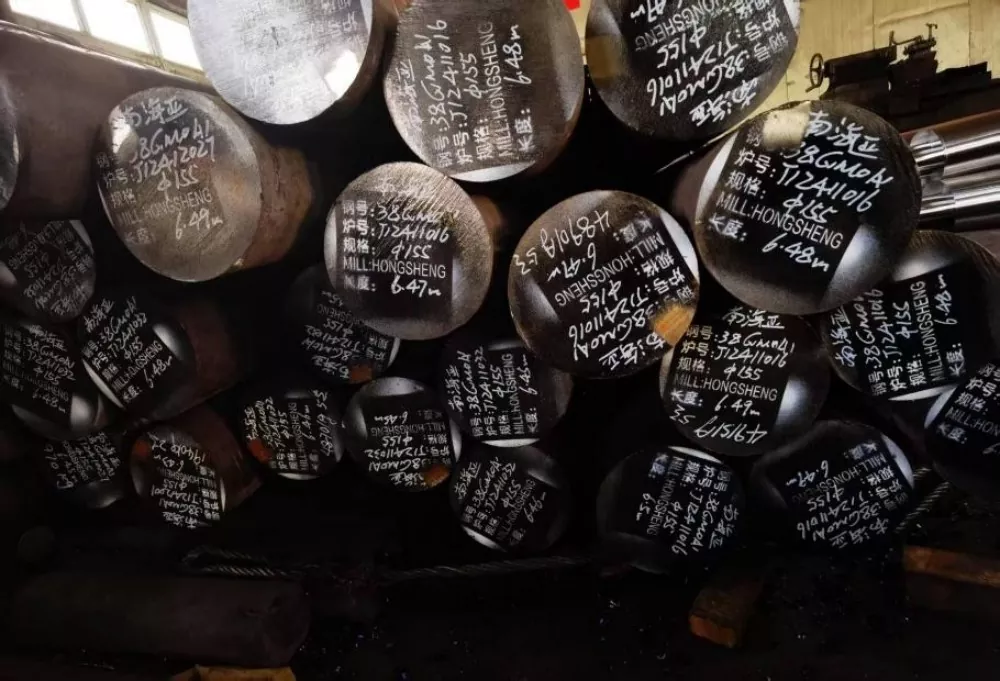

Az anyagválasztás is döntő jelentőségű. Csavarjaink kiváló minőségű 38CrMoALA nitridált ötvözött acélból készülnek. Ez hétnapos oltási és nitridáláson esik át, ami 0,50-0,70 mm vastag nitridált réteget eredményez, és a felületi keménység HV950-1050. Ezek az anyagtulajdonságok kiváló kopásállóságot biztosítanak még 200°C körüli hőmérsékleten is, legalább egyötödével meghosszabbítva a csavar élettartamát a hagyományos termékekhez képest. Ez megakadályozza az anyag felhalmozódását a holt sarkokban a hosszan tartó használat során a felületi kopás miatt.

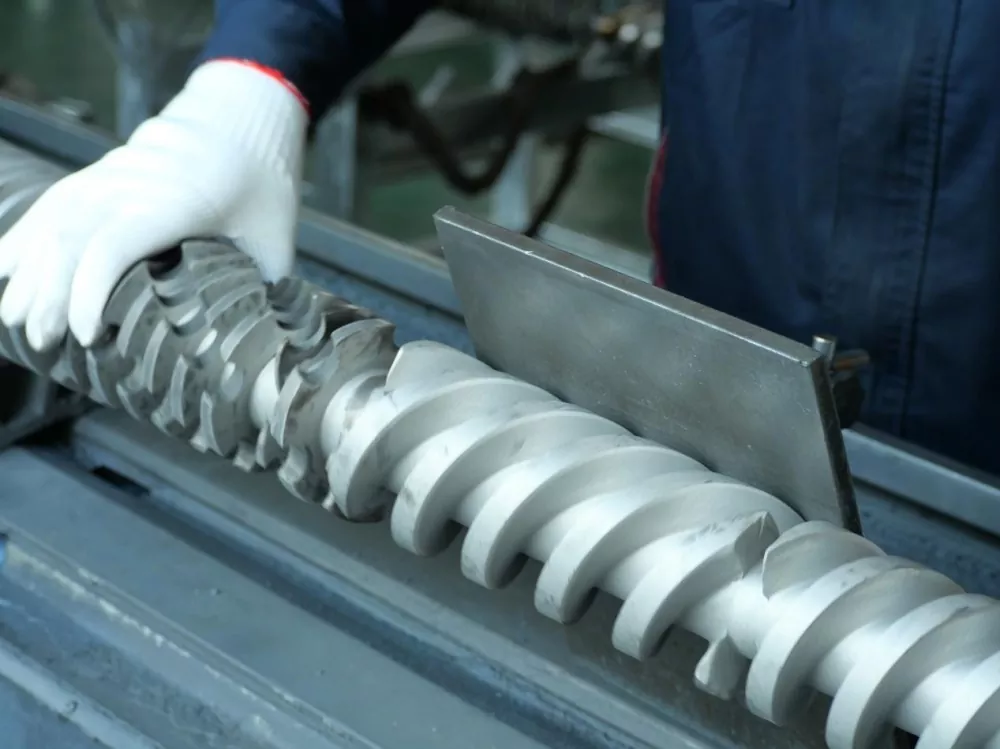

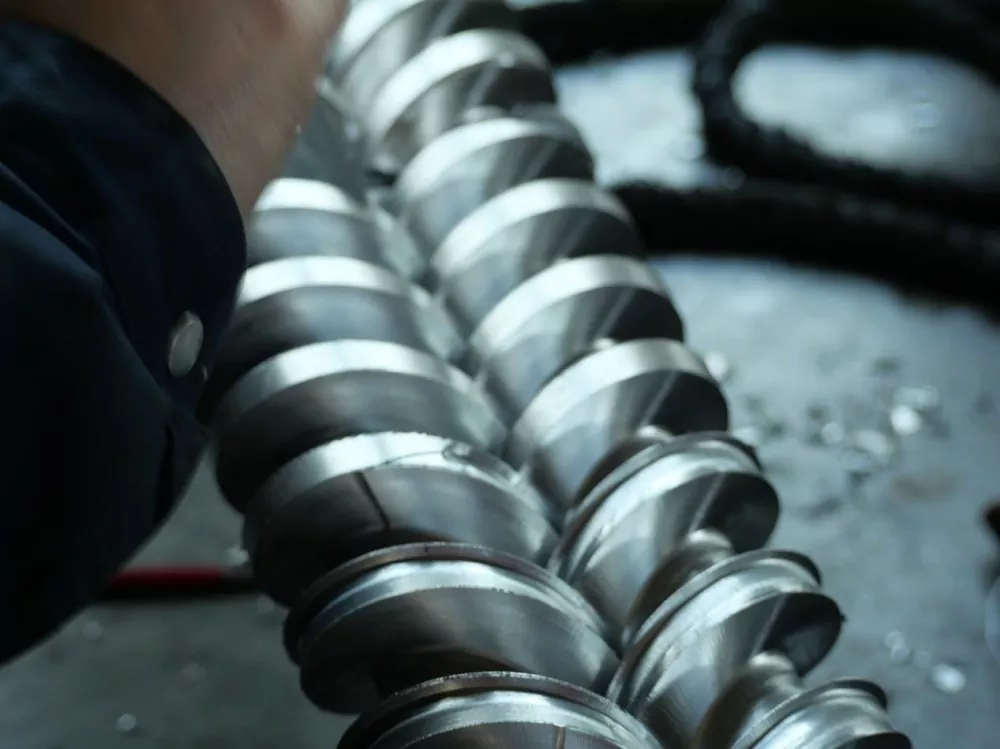

A precíziós megmunkálással a csavar Ra0,4 mikronos tükörminőségű felületi minőséget ér el, ami többszöröse az ipari szabványnak. Ez legfeljebb 0,4 mikron magasságkülönbséget jelent a csavar felülethosszának milliméterénként, ami az emberi hajszál átmérőjének mindössze 1/200-a. Ez az ultrasima felület jelentősen csökkenti az anyagvisszatartás kockázatát, és elsősorban megszünteti a fekete csíkok útját.
